軸組と接合部シリーズ18

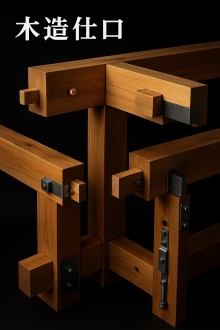

木造仕口

仕口は大きく 「柱通しタイプ」 と 「梁通しタイプ」 の2種類あります。。

それぞれのタイプで、接合方法は、①木材のみ、②金物併用、③金物のみ、の3パターンに分けられます。

選ぶときは、荷重の伝え方（鉛直荷重・引抜き・抜け出し） と 意匠性・施工性 のバランスを見ます。


■用語解説

・ホゾ：柱や梁に作る差し込み用の突起
・雇ホゾ：梁側に別材で付けるホゾ。取り外しやすい
・長ホゾ／短ホゾ：ホゾの長さ違い（長い／短い）
・込栓：抜け止めのために打つ木の杭（ダボ）
・車知栓（しゃちせん）：くさび状の栓。締付け効果が高い
・羽子板ボルト：T字の金物＋ボルトで部材を締める金物
・両引きボルト：左右（両側）からボルトで引っ張って締める
・ドリフトピン：金物やパイプを固定するために打つ鋼製のピン
・クレテックタイプ：専用金物と突起（シアコネクタ）で受ける金物接合
・ハンガーパイプ：梁を吊り下げるように支持する金物方式
・短冊金物：薄いプレート状の金物で抜け止め・補強に使う
・引寄金物（ホールダウン）：柱の引抜き力に抵抗する強力な金物
・端距離：ピンやボルトの穴位置から部材端までの距離。割れ防止に重要

■柱通しタイプ（柱が通って、梁が横から入る）

① 木材のみの接合（雇ホゾ＋込栓／車知栓）

考え方：
梁の大入れ（段差状に噛み合わせ）で鉛直荷重を受け、込栓や車知栓で梁の抜け出しを止める。

ポイント：
金物を見せたくない場合に有効。乾燥や加工精度が品質を左右。

② 金物併用（羽子板ボルト or 引きボルト埋込み）

考え方：
鉛直荷重は大入れで受け、羽子板ボルト等で抜け出し防止。
意匠重視なら、引きボルトを梁断面内に通して目立たなくできる。

ポイント：
見た目と性能のバランスが良い。現場での締付け管理が大事。

③ 金物のみ（クレテック／ハンガーパイプ）

クレテックタイプ：
柱側金物＋突起（シアコネクタ）＋ボルトで緊結。

ハンガーパイプ：
梁下端にアゴを設けたり、インサート金物で支持力UP。

共通の注意：
含水率管理と寸法安定性が必須。ピンやボルトの配置精度も重要。


■梁通しタイプ（梁が通って、柱が上下から刺さる）

① 木材のみの接合（長ホゾ＋込栓）

考え方：
長ホゾを梁にしっかり差し込み、込栓で抜けを止める。
込栓位置は、ホゾや梁（土台）の耐力を見て決めるのが基本。

ポイント：
木だけで完結。加工精度と割れ対策（木口方向）に留意。

② 金物併用（短冊金物／ホールダウン／両引きボルト）

短ホゾ＋短冊金物：
抜け出しを手軽に抑える。

ホールダウン（引寄金物）：
柱の引抜力が大きい場合に必須。

両引きボルト：
柱—梁を両側から締め上げ、全体を一体化。

ポイント：
要求耐力に応じて金物の格を上げる。意匠配慮ならボルトを柱断面内に。

③ 金物のみ（ホゾパイプ／プレート＋ドリフトピン）

考え方：
鋼製パイプやプレートを柱・梁に差し込み、ドリフトピンで固定。

意匠性・施工性が良い一方、ピン間隔や端距離をしっかり確保する必要あり。

ポイント：
割れ・座屈・孔あき弱化への配慮、カタログ値どおりの施工精度が鍵。


■選定のコツ（実務の視点で要点整理）

●荷重伝達：

・鉛直荷重は「当たり面（大入れ・アゴ）」で面として受けると安定
・引抜き・抜け出しは「込栓・ボルト・ピン」で引きとして確実に止める

●意匠性：
金物を見せたくない → 木材のみ or 埋込みボルト系

●施工性：
現場調整が多い → 金物併用／金物のみが有利（ただし精度管理必須）

●耐久性：
含水率管理・端距離・孔位置精度で割れや緩みを予防

●法規・性能：
必要耐力（引抜き・せん断・曲げ戻し）に応じてホールダウン等を格上げ


＜まとめ＞

・柱通し／梁通しの違いは、力の流れと納まりを左右
・木のみ・併用・金物のみの3択は、意匠・施工・性能の優先度で選ぶ
・抜け出し対策（込栓・ボルト・ピン）と、面で受ける鉛直支持をセットで考える
・端距離・ピン間隔・含水率などの基本管理が、実力を決める

次回は、伝統的な継手と仕口について、お話します。
